N�vod k mont�i syst�mu Laundry Jet naleznete zde. N�vod k mont�i centr�ln�ho vysava�e - ke sta�en�N�vod k mont�i centr�ln�ho vysava�e si m��ete�otev��t�ve form�tu PDF, nebo si dokument st�hn�te a ulo�te pro pozd�j�� pot�ebu. Pro prohl�en� PDF dokument� si nainstalujte program Adobe Reader. Funkce centr�ln�ho vys�vac�ho syst�muZasunut�m vys�vac� hadice do n�kter� z vysava�ov�ch z�suvek v objektu a n�sledn�mu zapnut� vyp�na�e na rukojeti hadice (mo�nost i regulace v�konu na rukojeti hadice) dojde k rozb�hu motoru sac� turb�ny agreg�tu centr�ln�ho vysava�e. Nas�t� vzduch spolu s prachem je veden potrubn�m rozvodem do spodn� ��sti agreg�tu. Z horn� ��st� agreg�tu odch�z� p�efiltrovan� vzduch (o velikosti 0,3 mikron�) potrubn�m rozvodem mimo objekt.
Mont� centr�ln�ho vys�vac�ho syst�mu je zpravidla prov�d�na ve dvou etap�chI. etapa - ve f�zi hrub� stavby (p�i rozvodech vody, topen�, elektro) se prov�d� instalace potrubn�ho rozvodu. Soub�n� s potrub�m se instaluje elektrick� ovl�dac� rozvod. Provede se zkou�ka t�snosti syst�mu, zkou�ka vodivosti ovl�dac�ho rozvodu a potrubn� rozvod se zabezpe�� proti po�kozen�. N�vrh potrubn�ho rozvoduP�ed vlastn� instalac� potrubn�ho rozvodu je pot�eba navrhnout: 1. Um�st�n� sac�ho agreg�tuSac� agreg�t centr�ln�ho vysava�e doporu�ujeme um�stit do gar�e, d�lny, sklepa, technick� m�stnosti, p��padn� komory. Zde V�s nebude ru�it sv�m provozem a d�ky vysava�ov� z�suvce, kter� je b�n� um�st�na na t�le agreg�tu nebo na vstupn�m potrub� u agreg�tu m��ete pohodln� vys�vat auto v gar�i nebo ponk v d�ln�. Sac� agreg�t se upev�uje na ze� pomoc� vrut� p�es silentbloky, nebo antivibra�n� mont�n� desku. Pro um�st�n� sac�ho agreg�tu je pot�eba po��tat minim�ln� s plochou o v��ce 120 cm a ���ce 50 cm. K zabezpe�en� dobr�ho chlazen� elektrick�ho motoru, rovn� z d�vod� manipulace a �dr�by mus� b�t dodr�eny minim�ln� vzd�lenosti od stropu, podlahy a st�n. Rozm�ry se li�� dle typu sac�ho agreg�tu. 2. Um�st�n� vysava�ov�ch z�suvekZ�suvky a podlahov� �t�rbiny se um�s�uj� pobl� m�st, kter� je pot�eba �asto vys�vat, t.j. z�dve��, chodba, lo�nice, kuchyn� nebo j�delna, u krbu nebo kamen. Vysava�ov� z�suvky doporu�ujeme um�stit ve stejn� v��ce jako elektrick� z�suvky cca 20 a� 30 cm nad �istou podlahou. Obvykle se vysava�ov� z�suvky instaluj� do zd� na chodby vedle dve�� vedouc�ch do jednotliv�ch m�stnost�, na stran� kde je klika a el. vyp�na� osv�tlen�. Nikdy neum�s�ujte z�suvku za dve�e na stran� pant�!
Ide�ln� je navrhnout vysava�ov� z�suvky tak, aby vysava�ovou hadic� o d�lce 7 a� 12 metr� byla pokryta maxim�ln� vys�van� plocha a umo�n�no vys�v�n� v�ce m�stnost� z jedn� z�suvky. Po�et vysava�ov�ch z�suvek je z�visl� na velikosti objektu, velikosti jednotliv�ch m�stnost� a na zvolen� d�lce vysava�ov� hadice. Nedoporu�ujeme instalovat p��li� mnoho z�suvek, vysava�ov� hadice je dostate�n� dlouh�. Dle na�ich zku�enost�, se z 1 a� 3 vysava�ov�ch z�suvek pohodln� obs�hne a� 80m2 vys�van� plochy.

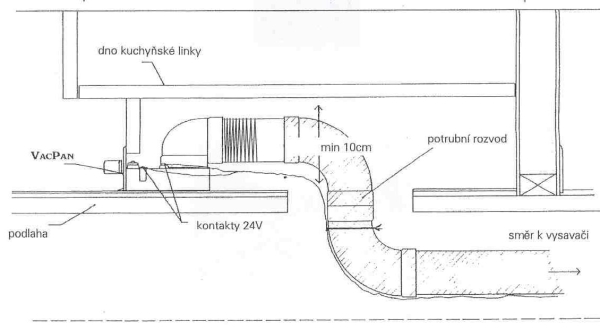

Podlahov� nametac� �t�rbiny VacPan se um�s�uj� v z�dve��, na chodby a pod kuchy�sk� linky. Osazuj� se do sokl� vestav�n�ch sk��n�, botn�k�, a sokl� kuchy�sk�ch linek. Potrubn� rozvod k podlahov� �t�rbin� VacPan nesm� vy�stit tam, kde bude my�ka, ledni�ka, spor�k �i jin� spot�ebi�, kter� nen� um�st�n nad soklem kuchy�sk� linky. P�ed postaven�m kuchy�sk� linky osad�me v�vod potrub� obloukem 90�, nebo sestavou dvou kolen 45�, kouskem potrub� s nasazenou pru�nou hadic� o d�lce cca 60 - 100 cm. Do horn� ��sti VacPanu zasuneme (nelep�me) kr�tk� koleno 90� sn�en� a kouskem potrub� napoj�me na pru�nou hadici. V soklu kuchy�sk� linky od podlahy vy��zneme otvor o d�lce 17 cm a v��ce 4,5cm. Po p�ipojen� ovl�dac�ho kabelu VacPan p�ipevn�me k soklu z vn�j�� strany dv�ma vruty.
M��ete tak� zvolit podlahov� nametac� �t�rbiny VacPan II - vysava�ov� z�suvka a podlahov� �t�rbina v jednom.
3. Trasa potrubn�ho rozvoduN�vrh trasy potrubn�ho rozvodu centr�ln�ho vysava�e spo��v� v navrhnut� co nejkrat��, nejp��m�j�� a nejsnaz�� cesty mezi vysava�ov�mi z�suvkami a centr�ln�m vysava�em - agreg�tem. Potrubn� rozvod je veden tak, aby se co nejm�n� k�i�oval s jin�m instalacemi. V prostor�ch domu m��e b�t sac� potrub� skryto ve sk��n�ch, pod vanou, za kuchy�sk�mi p��stroji, rozvodn�mi sk��n�mi, ��msou nebo i pod schody. Sch�ma potrubn�ho rozvodu
Instalace potrubn�ho rozvoduPotrub� a potrubn� d�ly pro centr�ln� vys�vac� syst�m jsou vyrobeny ze speci�ln�ho PVC s antistatickou �pravou vnit�n�ho povrchu pro snadn� pr�chod vzduchu o venkovn�m pr�m�ru 50,8 mm. Potrubn� rozvod se skl�d� z hlavn� v�tve, kter� je spojena s vys�vac� jednotkou a vedlej��ch v�tv� spojuj�c�ch jednotliv� hadicov� z�suvky s hlavn� v�tv�. Pokud to okolnosti dovoluj�, sna��me se prov�st potrubn� rozvod bez ostr�ch ohyb� a co nejp��m�j��. V�dy mus�me m�t na z�eteli co nejmen�� odpor kladen� proud�c�mu vzduchu. Vodorovn� potrubn� rozvody vedeme v podlah�ch na hydroizolaci (ve vrstv� tepeln� izolace), svisl� potrubn� rozvody klademe do zd� do p�edem p�ipraven�ch dr�ek cca 70 x 70 mm. Po dokon�en� potrubn�ho rozvodu provedeme odzkou�en� t�snosti cel�ho syst�mu pomoc� kontroln�ho vysava�e a podtlakov�ho m��i�e. Syst�m mus� vykazovat stejnou hodnotu, jak� je uvedena v parametrech vysava�e.
�ez na trubk�ch mus� b�t kolm� a bez ot�ep�, pou��v�me proto �eza�ku trubek, nebo vhodn� p��pravek pro kolm� �ez a p��padn� ot�epy za�ist�me no�em nebo jemn�m smirkov�m pap�rem.
P�ed samotn�m slepen�m jednotliv�ch potrubn�ch d�l� potrubn� rozvod sestav�me �na sucho�, srovn�me do �hl� a spoje ozna��me pomoc� tu�ky nebo fixu. N�sledn� jednotliv� d�ly rozebereme a postupn� slep�me. Lepen� trubek a fitinek prov�d�me speci�ln�m lepidlem a db�me na to, aby lepidlo bylo rozet�eno rovnom�rn� po cel� lepen� plo�e. Lepidlo nan��me v tenk� vrstv� v�dy jen na venkovn� st�nu po obvodu trubky, nikdy dovnit� fitinek! Nadm�rn� mno�stv� lepidla by mohlo b�t p�i lepen� vytla�eno dovnit� spojovan�ch trubek a mohlo by zp�sobit z�branu pro hladk� proud�n� vzduchu, p��padn� zp�sobit zachyt�v�n� ne�istot. Jednotliv� d�ly k sob� p�itla��me na doraz.
V potrubn�m rozvodu budete nejv�ce pot�ebovat oblouky 90� F/F a oblouky 90� M/F.
D�le budete pot�ebovat kolena 45� F/F, kolena 45� M/F a kolena 30� F/F. Za ka�d� vstup (za vysava�ovou z�suvku, nebo za podlahovou �t�rbinu VacPan ) potrubn�ho rozvodu se instaluje kr�tk� koleno 90�. Kr�tk� koleno 90� se nesm� pou��t jinde v potrubn�m syst�mu!
D�le budete pot�ebovat odbo�ky 90�, odbo�ky 45� a odbo�ky 45� oboustrann�.
Odbo�ka 90� jednostrann� kr�tk� � T � se instaluje pouze za vysava�ovou z�suvku a nesm� se pou��t jako odbo�ka v potrubn�m syst�mu!
Odbo�ky mus� b�t um�st�ny v�dy ve sm�ru s�n�!
Spojky se pou��vaj� se ke spojov�n� potrub�.
Spojka pr�b�n� se pou��v� v�hradn� k oprav�m potrubn�ho rozvodu!
Postup p�i oprav� potrubn�ho rozvodu:1. Vy��zn�te vadnou ��st trubky.
Obj�mky na potrub� plastov�, nebo kovov� se pou��vaj� k ukotven� potrubn�ho rozvodu pod stropem, nebo k zaji�t�n� stoupaj�c�ho potrub�.
V��ko na potrub� slou�� k uzav�en� konce potrub�. Nap��klad u v�vodu pro podlahovou �t�rbinu VacPan nebo k uzav�en� v�vodu k agreg�tu.
Prodlu�ovac� d�l z�suvky - tento n�stavec se pou��v� tehdy, kdy� je mont�n� d�l z�suvky usazen p��li� hluboko ve zdi pod om�tkou.
D�le�it� doporu�en�Um�st�me-li vysava�ovou z�suvku p��mo pod hlavn� v�tev, m��e se st�t, �e ��st ods�van�ho prachu proud�c�ho hlavn� v�tv� (t잚� ��stice) se odtrhnou a spadnou do z�suvky. Proto je lep�� um�stit p�ed z�suvku je�t� ��st vodorovn�ho potrub�.
P�edn� hrana mont�n�ho d�lu z�suvky nesm� p�esahovat ven z dokon�en� st�ny, mus� l�covat s om�tkou.
Lepidlo a lepen� potrub�Slo�en� lepidla na PVC: Tetrahydrofuran a metyletyl aceton. Bezpe�nostn� opat�en� p�i pou��v�n� lepidlaP�i lepen� zajist�te dobr� v�tr�n�. Neku�te! Chra�te lepidlo p�ed d�tmi a jin�mi osobami. Chra�te lepidlo p�ed zdroji vzn�cen�! Lepidlo m��e vytv��et ho�lav� peroxidy! Lepidlo by se nikdy nem�lo dostat do kontaktu s o�ima! V�pary lepidla dr�d� o�i a zp�sobuj� podr�d�n� d�chac�ch cest! Nikdy lepidlo nepolykejte! P�i zasa�en� poko�ky lepidlo ihned smyjte! 1. Na vn�j�� stranu trubky naneste pouze tenkou vrstvu lepidla, nikdy dovnit� fitinek. V�fukov� potrub�V�fukov� potrub� odv�d�j�c� p�efiltrovan� vzduch mus� b�t co nejkrat��. Max. d�lka je do cca 5 m. Pokud um�st�me agreg�t do st�edu objektu, je mo�n� za�st�n� v�fuku do nefunk�n�ho kom�nu, v�trac� �achy apod. Na v�fukov� potrub� se pou��vaj� stejn� potrubn� prvky a potrub� jako na s�n�. Spojen� se prov�d� lepen�m. Z d�vod� zachov�n� mo�nosti demont�e agreg�tu se nelep� prvn� armatura v�fukov�ho potrub� k agreg�tu. Vn� objektu se potrub� ukon�uje v�fukovou krytkou. Ke sn�en� hlu�nosti se umis�uje do trasy v�fukov�ho potrub� tlumi� hluku. Elektrick� rozvodOvl�dac� okruh bezpe�n�ho nap�t� 12 - 24VSac� agreg�ty centr�ln�ho vys�v�n� jsou vybaveny transform�torem z 230V na 12 nebo 24V. Soub�n� s potrub�m je veden dvou�ilov� st�n�n� ovl�dac� kabel s izolac� vhodnou do betonu a pod om�tku. Jednotliv� z�suvky se vz�jemn� paraleln� propoj� a spoj� se vstupn�mi svorkami na sac�m agreg�tu. N�zkonap�ov� ovl�dac� kabel mus� proch�zet p�es mont�n� d�l z�suvky, ze st�ny nechte voln� konce kabelu dlouh� cca 15 � 20 cm a p�i�roubujte krytku mont�n�ho d�lu z�suvky.
P�i z�v�re�n�m sestavov�n� vysava�ov� z�suvky p�ipojte jednotliv� vodi�e na jednotliv� p�ly na zadn� stran� z�suvky a ve vertik�ln� poloze dot�hn�te �roubky. Vlastn� agreg�t je pro p��vod nap�t� 230V opat�en flexibiln� ���rou o d�lce cca 1,5 m. Jeho p�ipojen� se provede zasunut�m vidlice do z�suvky 230 V. |
